高温作业防护升级｜厂区WBGT监测系统，筑牢作业人员健康屏障

工厂生产作业场景包含室内高温生产车间、室外露天作业区域，夏季高温高湿环境极易引发作业人员中暑、疲劳作业等安全隐患，同时高温环境也会影响设备运行稳定性、降低生产效率。为严格遵循《GBZ/T 189.7-2007工作场所物理因素测量高温》《工作场所职业病危害作业分级高温》等国家规范，精准监测作业区域热环境，实时预警高温风险，杜绝热伤害事故。

全部设备采用本地无线局域网传输模式，不经过第三方云平台，全面保障数据安全，实现监测数据实时汇总至总控制室，各点位终端支持阈值自定义声光报警，构建”现场实时监测、就地预警、中控集中管控”的一体化高温监测预警体系。



相关标准

实现目标

• 全覆盖监测：实现工厂室内生产车间、室外作业区域关键点位WBGT指数、温度、湿度实时精准采集；
• 双端预警：各监测点位就地声光报警，超标即时提醒现场作业人员，中控平台同步弹窗预警；
• 无线集中管控：所有监测数据通过无线局域网稳定传输，总控制室统一汇总、存储、查询、分析；
• 合规溯源：自动留存监测数据，满足职业健康检查、安全生产核查溯源需求。

系统架构

系统采用前端采集层+无线传输层+中控管控层三级架构，架构简洁、稳定性强、运维便捷，完全适配工厂室内外复杂作业环境。

• 前端采集层：包含9台工业级WBGT监测终端（室外3台、室内6台），负责实时采集各点位WBGT指数、环境温度、相对湿度，设备自带声光报警模块，支持本地阈值触发报警。
• 无线传输层：各监测终端与数据采集单元采用LoRa无线通讯，无需布线施工，将实时监测数据、设备状态、报警信息上传至总控制室主机。
• 中控管控层：由总控制室监测主机、显示终端、数据存储软件组成，实现所有点位数据集中汇总、实时显示、数据存储、历史查询、超标统计、远程参数设置等功能。

系统特点

测点布置

本次点位布设严格遵循国标要求，优先选择作业人员集中区域、生产热源附近、通风薄弱区域、高温高发区域，监测高度：立姿作业1.5m，坐姿作业1.1m，全面覆盖高温风险点位，保证监测数据真实反映作业环境。



室外监测点位：针对工厂室外露天作业区、物料堆放区、设备检修区等高温暴露区域布设：

• 室外1号点位：厂区主露天作业堆场（人员装卸、转运作业核心区，无遮挡、日晒强度高）；
• 室外2号点位：室外设备检修作业区（设备散热+日晒双重高温风险，作业人员流动频繁）；
• 室外3号点位：厂区外围露天通道及临时作业区（覆盖零散室外作业场景，补全室外监测盲区）。

室外设备采用防水、防尘、防晒工业级外壳，配套立杆安装，规避遮挡，保证黑球、湿球传感器正常感应环境参数。

室内监测点位：覆盖各生产车间、工序作业区，重点针对有生产热源、通风较差、人员密集的工位区域布设：

• 室内1号点位：一号车间热源核心作业区（设备产热集中，温度湿度偏高）；
• 室内2号点位：一号车间通风薄弱区（车间死角，空气流通差，热量易堆积）；
• 室内3号点位：二号车间流水线作业区（人员密集、长时间连续作业）；
• 室内4号点位：二号车间设备散热区（大型生产设备持续散热，局部高温）；
• 室内5号点位：辅料加工车间高湿高温作业区（生产工艺伴随产热产湿，闷热风险高）；
• 室内6号点位：车间中转通道及辅助作业区（覆盖车间零散作业点位，实现车间全覆盖监测）。

室内设备采用壁挂式/支架式安装，避开设备直接吹风、热源直烤点位，保证监测数据客观性。

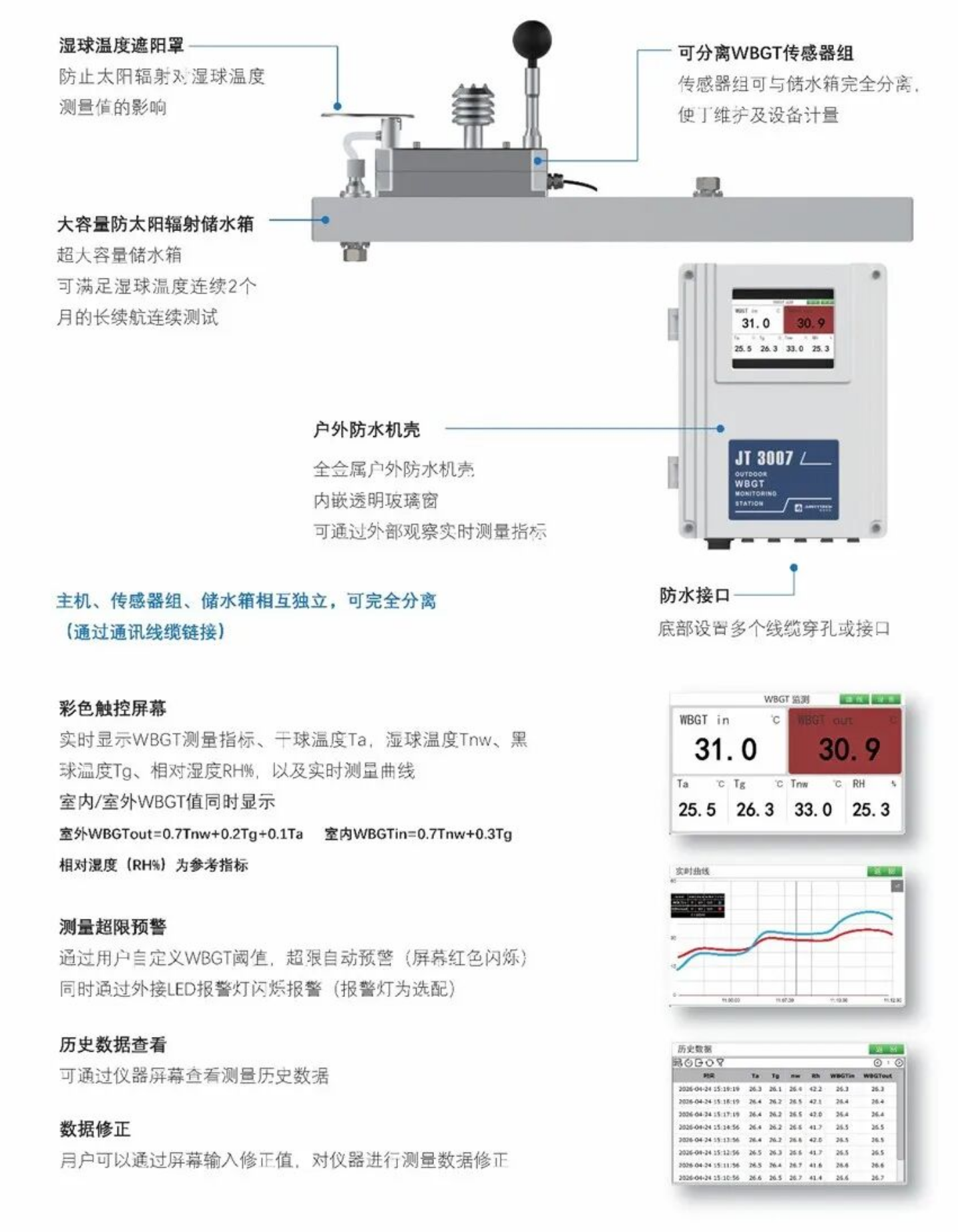

WBGT监测终端

所有终端集成湿球、黑球、温度、湿度传感器，支持WBGT指数自动计算，自带本地声光报警，核心参数及功能如下：



• 测量参数：WBGT指数、环境温度、相对湿度；
• 测量精度：WBGT ±0.5℃，温度 ±0.5℃，湿度 ±3%RH；
• 测量范围：WBGT 0～60℃，温度 -20～80℃，湿度 0～100%RH；
• 报警功能：支持自定义阈值（遵循国标高温作业分级标准），超标后现场高亮灯光+蜂鸣声光报警，提醒现场人员及时避险、停工降温；
• 传输方式：内置LoRa无线模块，实时上传数据至控制室；
• 防护等级：室内终端IP54，防尘防潮；室外终端IP65，防水防晒防雷；
• 供电方式：220V或太阳能供电。

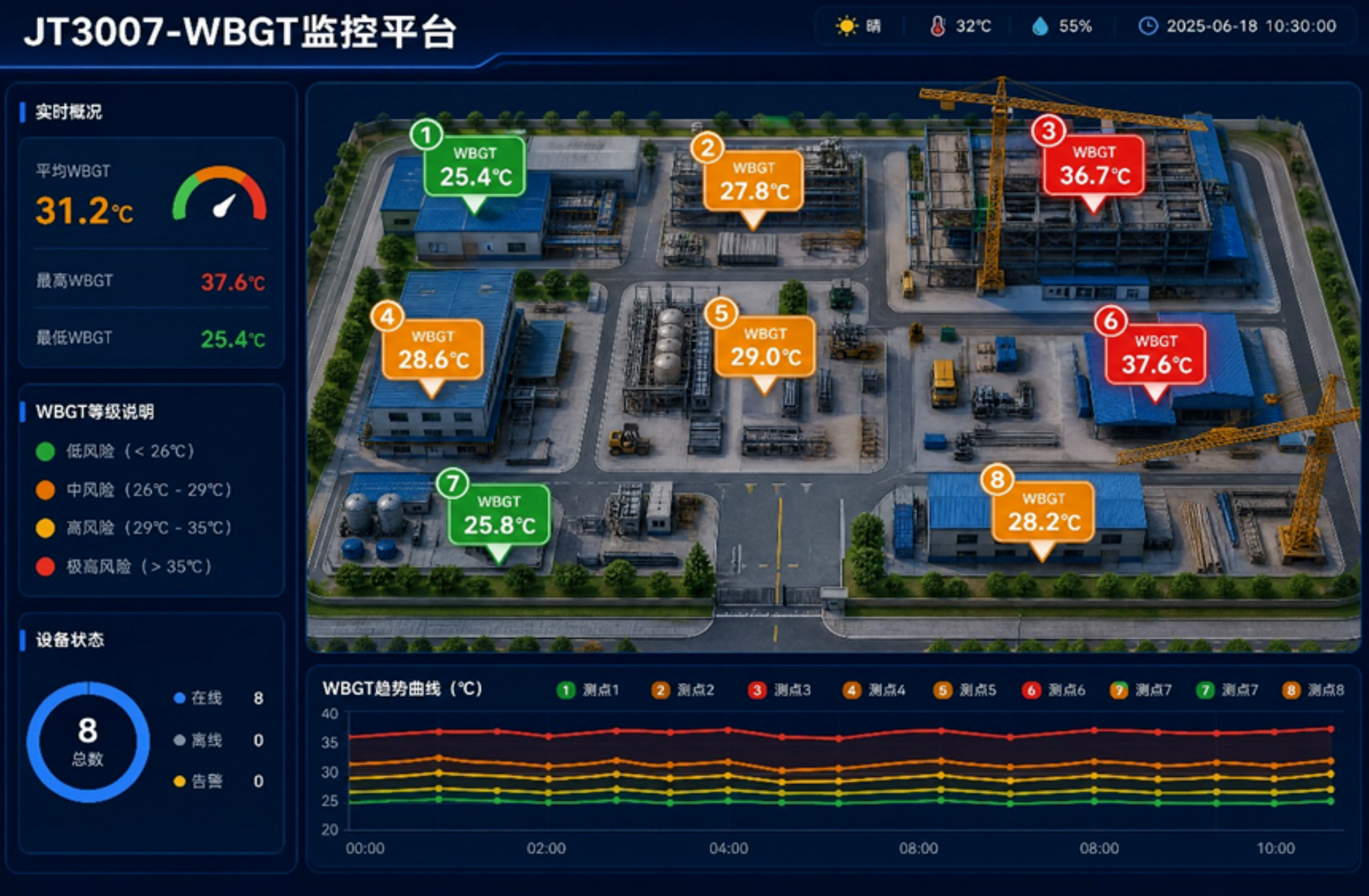

WBGT监控平台



• 数据汇总显示：实时展示9个监测点位编号、位置、WBGT值、温度、湿度、设备状态、报警状态，界面分区清晰，室内外数据独立展示；
• 超标预警功能：任意点位数据超标，平台自动弹窗预警、声光提示，记录报警时间、点位、超标数值；
• 数据存储溯源：自动连续存储监测数据，存储周期≥2年，支持历史数据查询、曲线查看、报表导出；
• 远程参数配置：中控端可远程修改各点位报警阈值、数据上传频率，无需现场调试；
• 设备状态监测：实时监测终端在线、离线、故障状态，设备异常及时提醒运维人员检修。

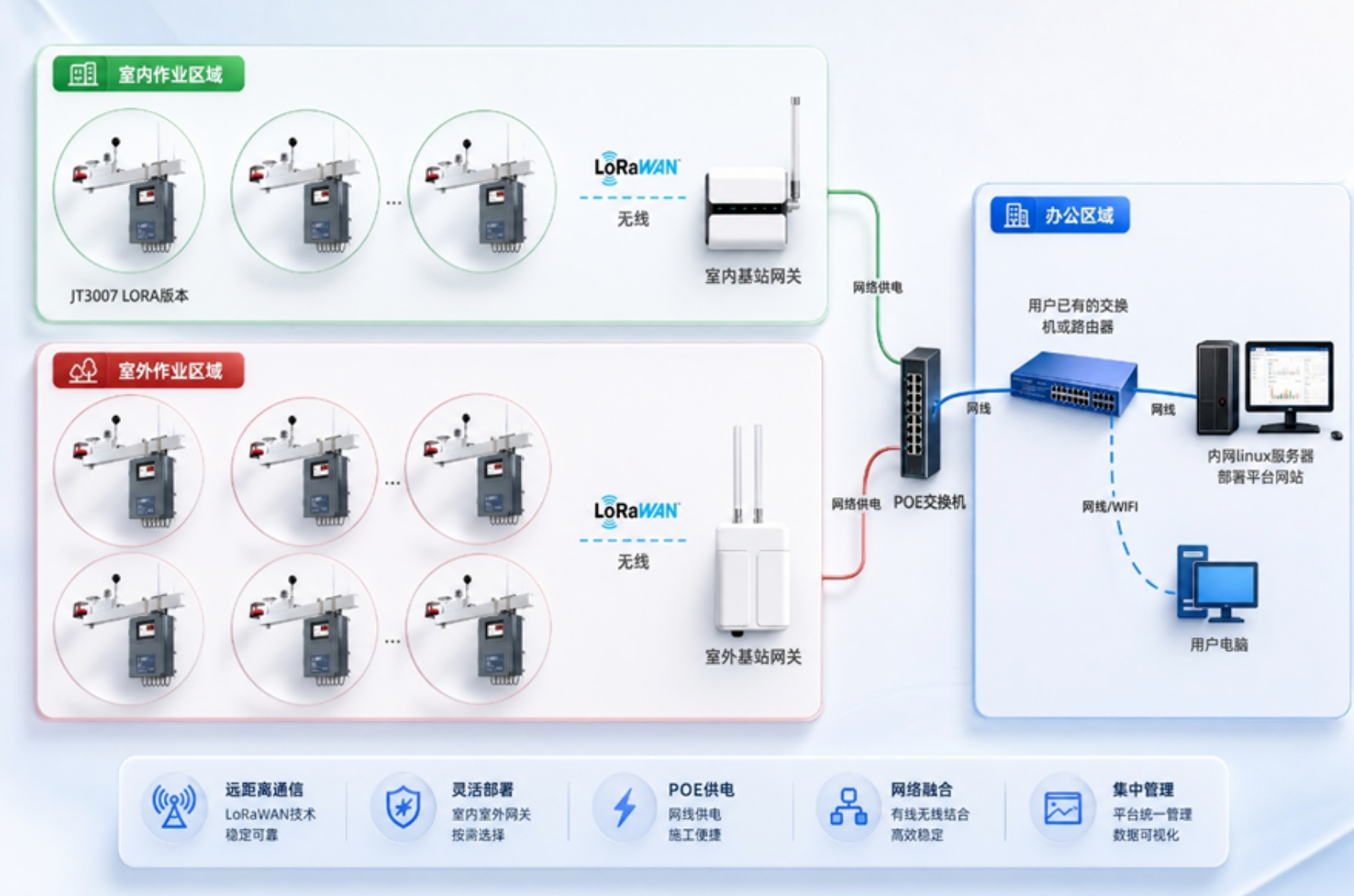

系统组网架构



数据管理

平台支持实时数据查看、历史数据回溯、日/周/月报表自动生成、数据导出打印，可直接用于工厂安全生产自查、职业健康检测、上级部门核查溯源，满足合规管理要求。
