JT1411风速传感器-微小型

产品型号: JT1411

JT1411全向风速传感器,是球型封装的微型风速传感器,具有较高的三维方向均匀性和灵活的可布置性。最大尺寸小于7mm的微型特别封装结构,适用于电路、电气设备内部等狭小空间测试。变送电路具备标准RS485、4~20mA、0~10V等输出防水,方便集成使用。

如何联系我们

电话:+86 10 64219138
邮箱:info@bjjttec.com

价格

产品询价

文档

微信图片_20230211151707
产品简介
  • JT1411全向风速传感器,是球型封装的微型风速传感器,具有较高的三维方向均匀性和灵活的可布置性。最大尺寸小于7mm的微型特别封装结构,适用于电路、电气设备内部等狭小空间测试。变送电路具备标准RS485、4~20mA、0~10V等输出防水,方便集成使用。
功能特点
  • JT1411风速传感器,是微型风速传感器,体积小巧,灵敏度高,可集成于电路中,适合电器、电路等机箱内散热环境的风速测试与控制,以保证电器设备的安全运行和良好的散热性能。

    最大尺寸仅7mm,能灵活布置于电路板上或机柜上
    数字信号和模拟信号输出随意切换
    特殊材质的感温探头不易损坏
    球形封装的探头保证了三维方向的均匀性
  • 极小尺寸和多信号输出的特点让JT1411有更多应用可能在暖通空调假人模型中需要布置多个测量点,传统的风速传感器由于体积大和易损坏难以布置,JT1411利用其小巧耐用的特点可以再假人模型表面多点布置,并且由于只有7mm的高度,使得它们相互之间不会影响测量,我们也支持完全的定制化服务,可提供风速、温度集成化电路设计和制造。
  • 可用于板载或机柜安装的微型探头
    数据机房的服务器承担着重要的使命,高负荷运转使得机柜内部温度急剧升高,确保良好的散热成为重要考虑指标,JT1411风速传感器可直接集成于电路中用于控制机箱内风扇的启动或转速,精确控温,保证设备最优化性能和使用寿命。
  • 方向性响应
    JT1411风速传感器探头为全向响应,这一性能对未知风向或不稳定风向、随机风向的风速测量尤为重要,JT1411在水平方向拥有优秀的方向响应特性,在不同角度(风向垂直于探头指向)的来风方向都能保持快速响应和精确测量。
  • 规格尺寸
    Shape size

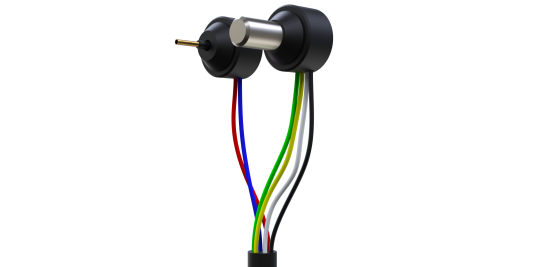

    分体式风速与温度测量探头的设计,易于布置于通风散热的电子设备内部风速监测。
技术参数
参数名称
技术指标
说明
结构形式
分体化结构,全向测试

风速范围
0-10m/s(可定制0-20m/s)

风速精度
0.05-2.0m/s  ±(0.05 m/s+2%读数)  >2.0m/s: ±(0.1 m/s±2%读数)

风速分辨率
0.01m/s

响应时间
0.2s
(t63,1m/s风速,25°C)
适配测试模块
标配JT6072、可选JT6070、JT6071

供电电压
参照所选测试模块

风温范围
-25-70°C

风温精度
±1°C(<1m/s); ±0.5°C(>1m/s)

风温分辨率
0.1℃

使用环境
探头-25—80°C;0—90%RH
不结露状态下
温度补偿
-25—80°C

接口形式
裸线接头

结构材质
不锈钢+高分子材料

防护等级
IP54

存储温度
-30—80°C

测试模块/变送器技术规格
型号
JT6070
JT6071
JT6072
产品图
输出
RS485(可选0-10V;4-20mA)
RS485
显示
OLED 显示
供电电压
DC9V-36V
DC12V-15V
额定功耗
<0.8W
<1W
<0.5W
使用环境
-25—70°C;0—100%RH
-10—50°C;0—90%RH
接口形式
裸线接头
材质
ABS
铝合金
POM
防护等级
IP65
IP54
存储温度
-30—80°C
